ترمنال صيانة هاردات Seagate
ترمنال سيجيت أسرع، بجهد تلقائي وتحكم في الباور Datacodex WinFOF Terminal

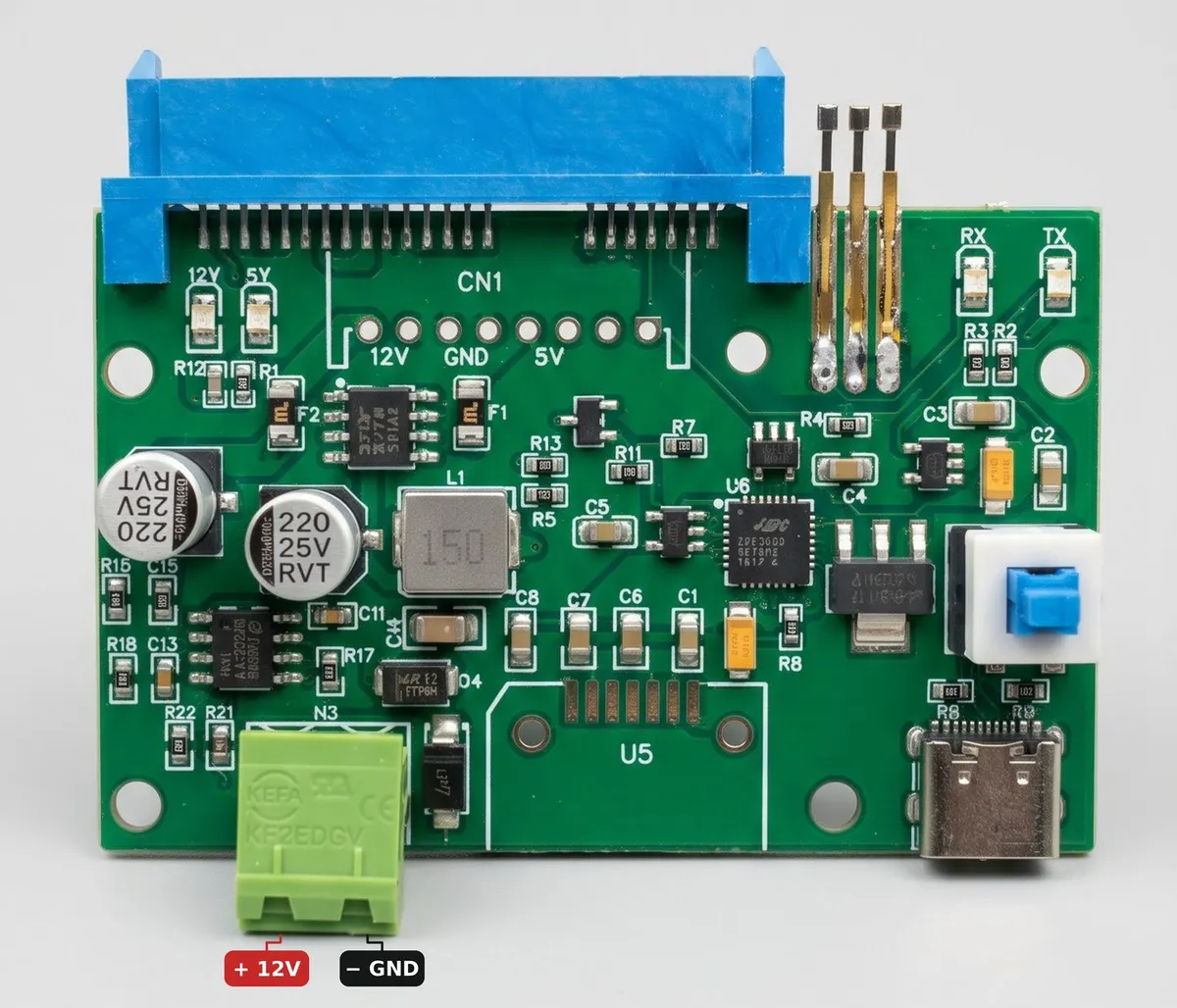

محوّل USB إلى TTL صممناه من الصفر لأعمال السوفت وير على هاردات Seagate. يتعرّف على جهد الهارد تلقائيًا، ويصل إلى 3,000,000 baud، والبرنامج يقطع باور الهارد ويوصله من خلاله أثناء العمل. اضغط على النقاط فوق البوردة لتعرف دور كل قطعة.
اطلب
04 / 16
شريحة CP2102N
UP TO 3,000,000 baudأسرع وأثبت شريحة USB إلى UART في فئتها، ونستخدم أحدث إصدار منها. السرعة تصل إلى 3,000,000 عندما يدعمها البرنامج والهارد، ومجرّبة فعليًا على MRT وPC-3000.
مسار الإشارة
البيانات في مسار، والباور في مسار
خطوط TX وRX تمر من CP2102N إلى البافر ثم إلى منفذ الترمنال في الهارد. وفي نفس الوقت يرسل البرنامج أمر قطع وتوصيل الباور على خط DTR، فيمر عبر الإنفرتر إلى الموسفت. البرنامج يدير العملية كلها بدون أن تفصل الهارد بيدك.
داخل البوردة
قطع جديدة في مكان القطع القديمة
جهد الهارد يتغير، والترمنال يتبعه
اختر جهد منفذ الترمنال في الهارد، وشاهد البافر يضبط مستوى الإشارة عليه تلقائيًا. لا جمبر ولا اختيار يدوي.
فرق السرعة على أرض الواقع
زمن نقل 1 ميجابايت تقريبًا على كل سرعة. السرعات العالية تحتاج أن يدعمها البرنامج والهارد معًا.
مجرّب فعليًا على 3,000,000 مع MRT وPC-3000.
| البند | البوردات التقليدية | Datacodex WinFOF Terminal |
|---|---|---|
| شريحة USB | شرائح من أجيال أقدم | CP2102N، أحدث إصدار |
| أقصى سرعة | محدودة بالشريحة | حتى 3,000,000 baud |
| جهد الإشارة | غالبًا ثابت على 3.3V | 1.8 / 2.5 / 3.3V تلقائي |
| الإنفرتر | 74LVC04 أو 74LVC124 | جيل حديث يعمل من 1.8V |
ما هو ترمنال سيجيت؟
الأداة التي يبحث عنها فنيو صيانة الهاردات
كل هارد Seagate فيه منفذ تشخيص تسلسلي بجانب منفذ الساتا، فيه ثلاثة أطراف: TX وRX وGND. يسمّيه الفنيون الترمنال. من خلاله تتعامل برامج الصيانة مع الفيرموير مباشرة، وتعالج مشاكل مثل حالة BSY ورسائل LED:000000CC وCapacity 0 وتلف منطقة الخدمة SA.
للوصول إلى هذا المنفذ من الكمبيوتر تحتاج محوّل USB إلى TTL يتكلم بنفس جهد الهارد. في سوق الصيانة يُعرف بأسماء كثيرة: ترمنال سيجيت، ترمينال وينفوف، تيرمنال الهارد، كابل ترمنال، أو بورد ترمنال صيانة الهاردات. Datacodex WinFOF Terminal هو هذا المحوّل، مصمم ليعمل مع WinFOF وباقي برامج صيانة هاردات السيجيت، ويضيف إليه التحكم في الباور من البرنامج.
التوافق
يعمل مع برامجك الحالية
نحن نبيع الترمنال فقط. البرامج المذكورة غير مضمّنة معه، والترمنال مخصص لهاردات Seagate.
معرض الصور

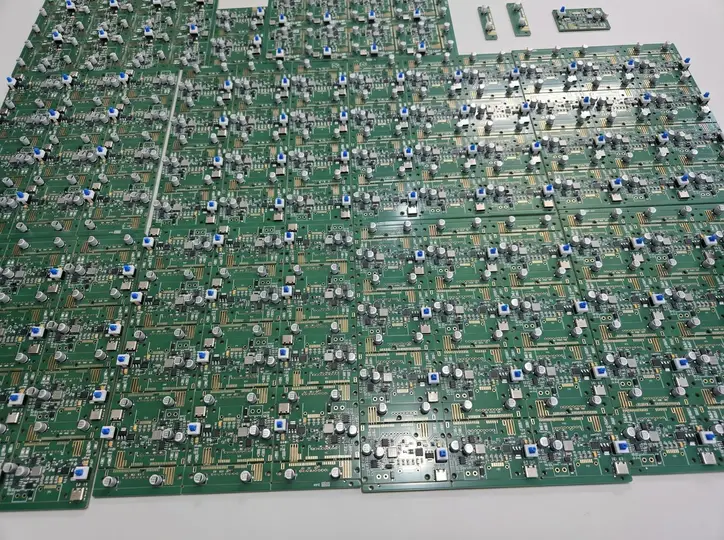

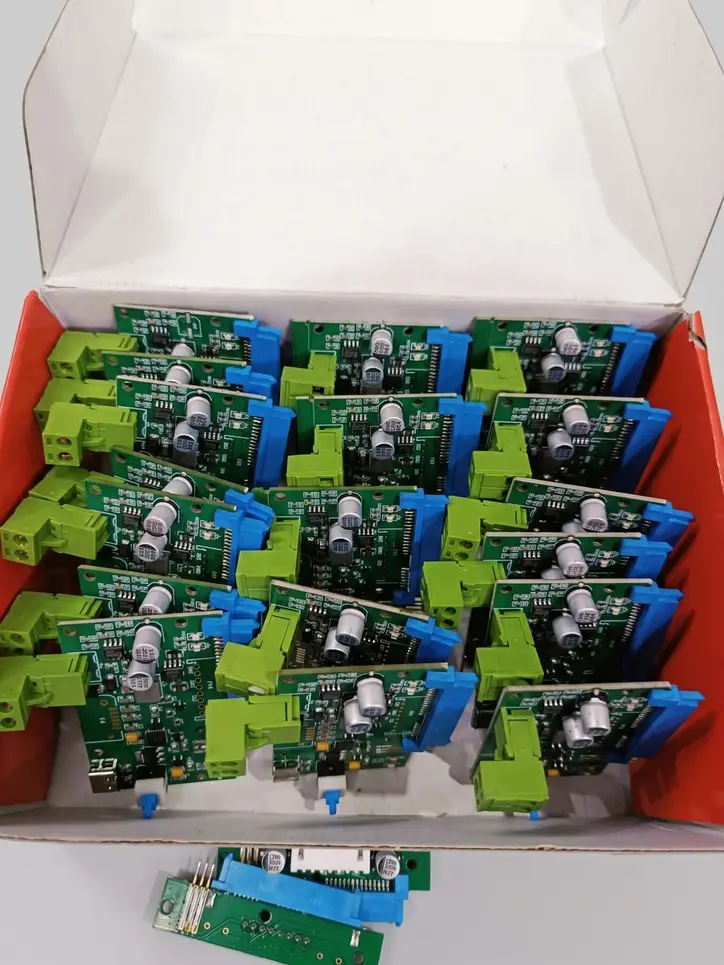

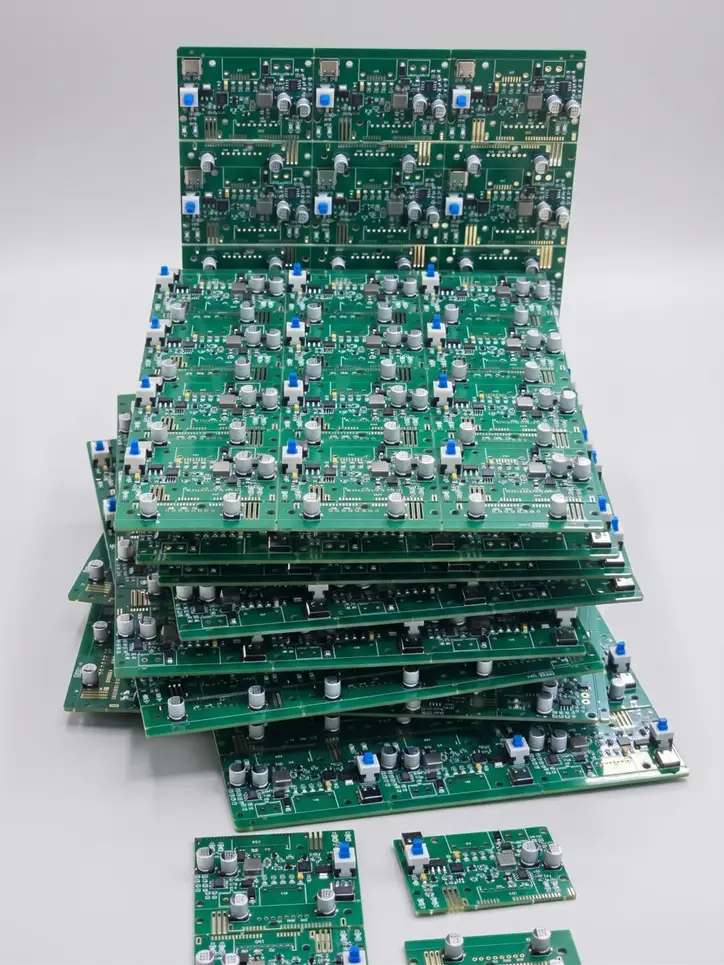

من خط الإنتاج إلى طاولتك
أسئلة شائعة
قبل أن تطلب
هل برنامج WinFOF مع الترمنال؟
لا. نحن نبيع الترمنال فقط، والبرنامج يُشترى من مصدره.
ما الفرق بينه وبين كابل USB to TTL عادي؟

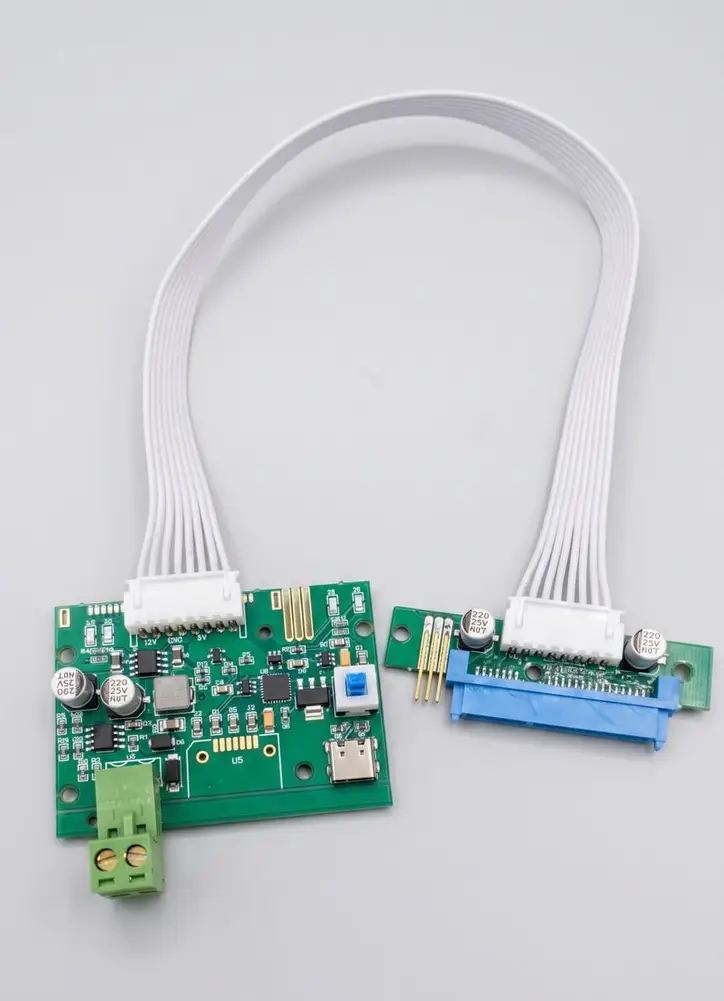

الكابل العادي غالبًا يعمل على جهد ثابت وسرعة أقل، ويحتاج أسلاك وباور منفصل. هذا الترمنال يتعرّف على جهد الهارد تلقائيًا، ويصل إلى 3,000,000 baud، ويتصل بالهارد بسوكت ساتا وبوجو بن، والبرنامج يتحكم في الباور من خلاله.
هل يعمل مع هاردات Seagate التي يعمل منفذ الترمنال فيها على 1.8V؟
نعم. البافر يتعرّف تلقائيًا على 1.8V و2.5V و3.3V بدون أي ضبط منك.
ما السرعة التي أبدأ بها؟
اتصل بالسرعة الافتراضية للهارد، ثم ارفعها من البرنامج إذا كان الهارد والبرنامج يدعمان سرعة أعلى، حتى 3,000,000 baud.
ما الباور الذي يحتاجه؟
دخل 12V واحد على الترمنال الأخضر، والبوردة تولّد الـ 5V بنفسها بمحوّل MP1584EN.
هل يحتاج تعريف على الكمبيوتر؟
يستخدم تعريف CP210x الرسمي من Silicon Labs.
هل تشحنون لبلدي؟
نعم، نشحن دوليًا. تواصل معنا على واتساب لمعرفة السعر والكمية وتكلفة الشحن.
الطلب
لمعرفة السعر أو طلب كمية، تواصل معنا
نشحن لجميع الدول. ابعت لنا اسم بلدك والكمية المطلوبة.
