خطوات تطبيق تقنية الـ Chip-Off واستخراج الـ Raw Dump وإعادة بناء خوارزميات الـ Firmware عند تلف الـ Controller

تتكون محركات التخزين من نوع USB Flash Drive من لوحة مطبوعة PCB تضم متحكماً رئيسياً وشريحة ذاكرة وميضية NAND Flash. عند تعرض المتحكم للتلف الكهربائي أو خلل في برنامجه الثابت Firmware، يتوقف الجهاز عن الاستجابة عبر منفذ USB التقليدي، مما يمنع نظام التشغيل من الوصول إلى القطاعات المنطقية LBA.

تقنية Chip-Off هي الإجراء الهندسي المخصص للتعامل مع هذه الحالات، حيث يتم إزالة شريحة الذاكرة من اللوحة وقراءة محتواها الخام مباشرة عبر أجهزة قراءة متخصصة. يوضح هذا المقال الخطوات التفصيلية لهذه العملية المعقدة باستخدام مثال عملي لمحرك فلاش يعمل بمتحكم Innostor IS918M وشريحة ذاكرة من طراز BGA-152 ذات معرف 0x2CC40832.

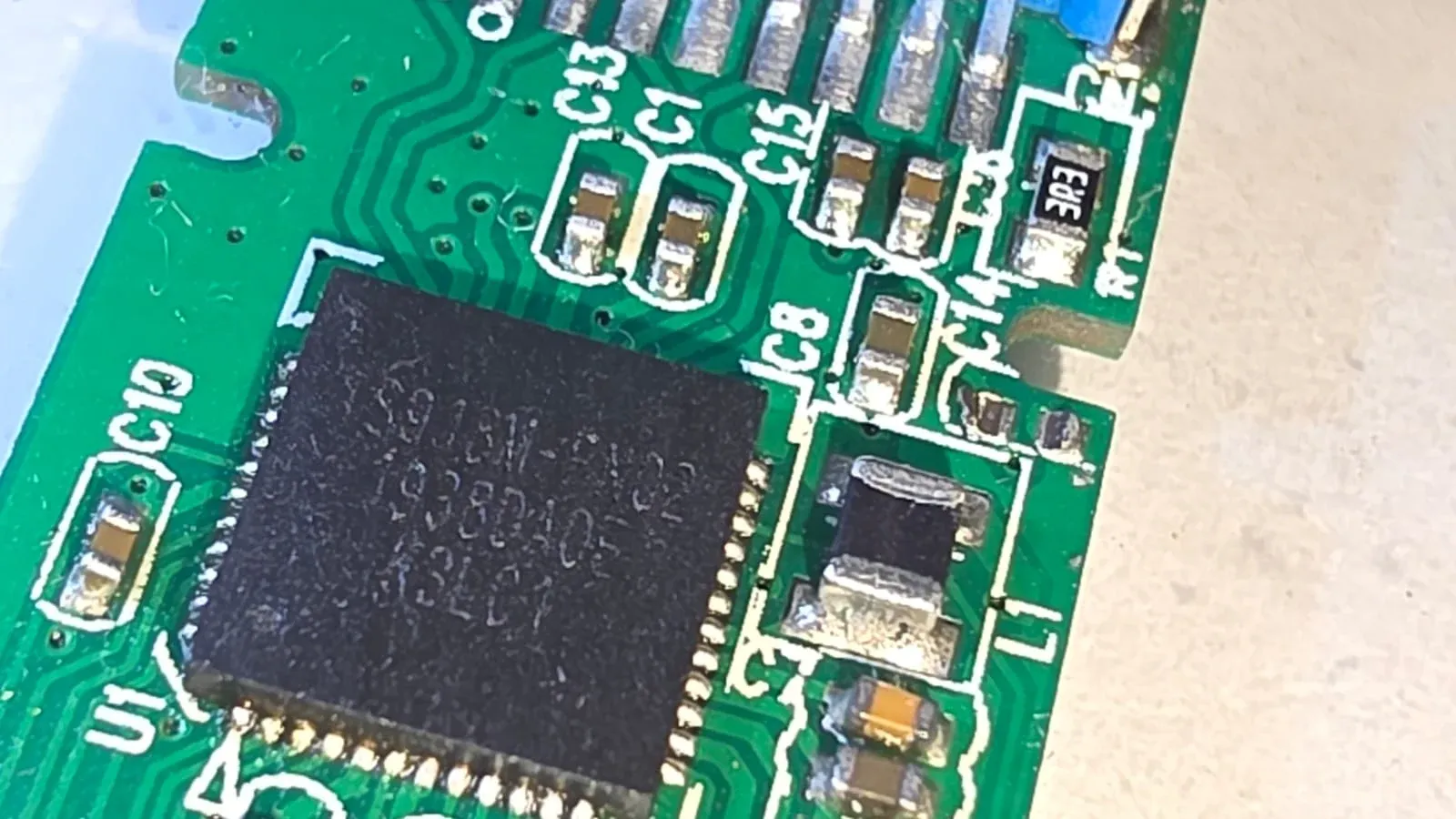

المبادئ الهندسية لذواكر الفلاش ومفهوم استخراج البيانات بتقنية Chip-Off

في وضع التشغيل الطبيعي، يتولى المتحكم مثل Innostor IS918M استقبال أوامر القراءة والكتابة من الحاسوب، ثم يمرر البيانات عبر خوارزميات معقدة تشمل توزيع البيانات XOR لتفادي تآكل الخلايا، وتقسيم الصفحات، وإدارة الكتل التالفة Bad Blocks، وتطبيق ترميز تصحيح الأخطاء ECC. تُحفظ هذه البيانات داخل خلايا الذاكرة الوميضية بشكل مبعثر وغير متسلسل.

عند تلف المتحكم، تظل البيانات الفيزيائية محفوظة داخل شريحة الذاكرة BGA-152 ولكنها تكون مجزأة وغير مقروءة منطقياً. تهدف عملية Chip-Off إلى تجاوز المتحكم التالف كلياً، وقراءة محتوى شريحة الذاكرة في صورة ملف خام Dump، ثم إعادة بناء الخوارزميات التي كان ينفذها المتحكم برمجياً لاستعادة نظام الملفات الأصلي.

أعراض التلف وكيفية تشخيص أسباب تعطل وحدة التخزين

تظهر على وسائط الفلاش المجهزة بمتحكم Innostor IS918M أعراض محددة تشير إلى الحاجة للتدخل المباشر على مستوى الشريحة:

• ظهور رسالة تطالب بتهيئة القرص Format عند توصيل الفلاش بالحاسوب.
• تعرف نظام التشغيل على محرك القرص بسعة صفر بايت 0 MB أو عدم التعرف عليه كلياً.
• تجمد نظام التشغيل عند محاولة قراءة وسيط التخزين أو ظهور خطأ في أجهزة التوصيل الإدخال/الخرج IO Error.

التمييز بين الأعطال الكهربائية وتلف البرنامج الثابت

يتطلب التشخيص الهندسي الفرز بين سببين رئيسيين للتعطل:

1. الأعطال الكهربائية في اللوحة المطبوعة PCB: وتنتج عن احتراق الفيوزات أو المكثفات السطحية أو تلف منظمات الجهد، وفي هذه الحالة تكون شريحة الذاكرة والمتحكم سليمين.
2. تلف البرنامج الثابت للمتحكم Firmware Corruption: حيث يعمل المتحكم جزئياً ولكنه يفقد القدرة على تحميل جداول الترجمة Translator Tables من مساحة الخدمة SA، مما يؤدي إلى انغلاق المتحكم وفشل الاتصال منطقياً مع المكونات.

الممارسات الآمنة والمخاطر التي تفاقم تلف البيانات

يتطلب التعامل مع الذواكر المتأثرة بتلف المتحكم حذراً شديداً لتجنب فقدان البيانات الدائم:

• تجنب إعادة توصيل محرك الفلاش بالكهرباء مكرراً، حيث يؤدي الجهد الكهربائي غير المستقر إلى تفاقم الأخطاء في خلايا الذاكرة الضعيفة.
• الامتناع التام عن استخدام برامج الإصلاح المصنعية MPTools أو برامج التهيئة منخفضة المستوى، إذ تقوم هذه البرامج بإعادة كتابة البرنامج الثابت ومسح خلايا الذاكرة الوميضية كلياً، مما يدمر البيانات بلا رجعة.
• تجنب محاولات الفك الحراري العشوائية باستخدام أدوات تسخين غير معايرة، حيث يؤدي الإفراط الحراري إلى التواء الركيزة الرقيقة لشريحة BGA-152 أو تدمير البنية الداخلية لخلايا الذاكرة.

المراحل الهندسية لعملية استخراج البيانات بتقنية Chip-Off

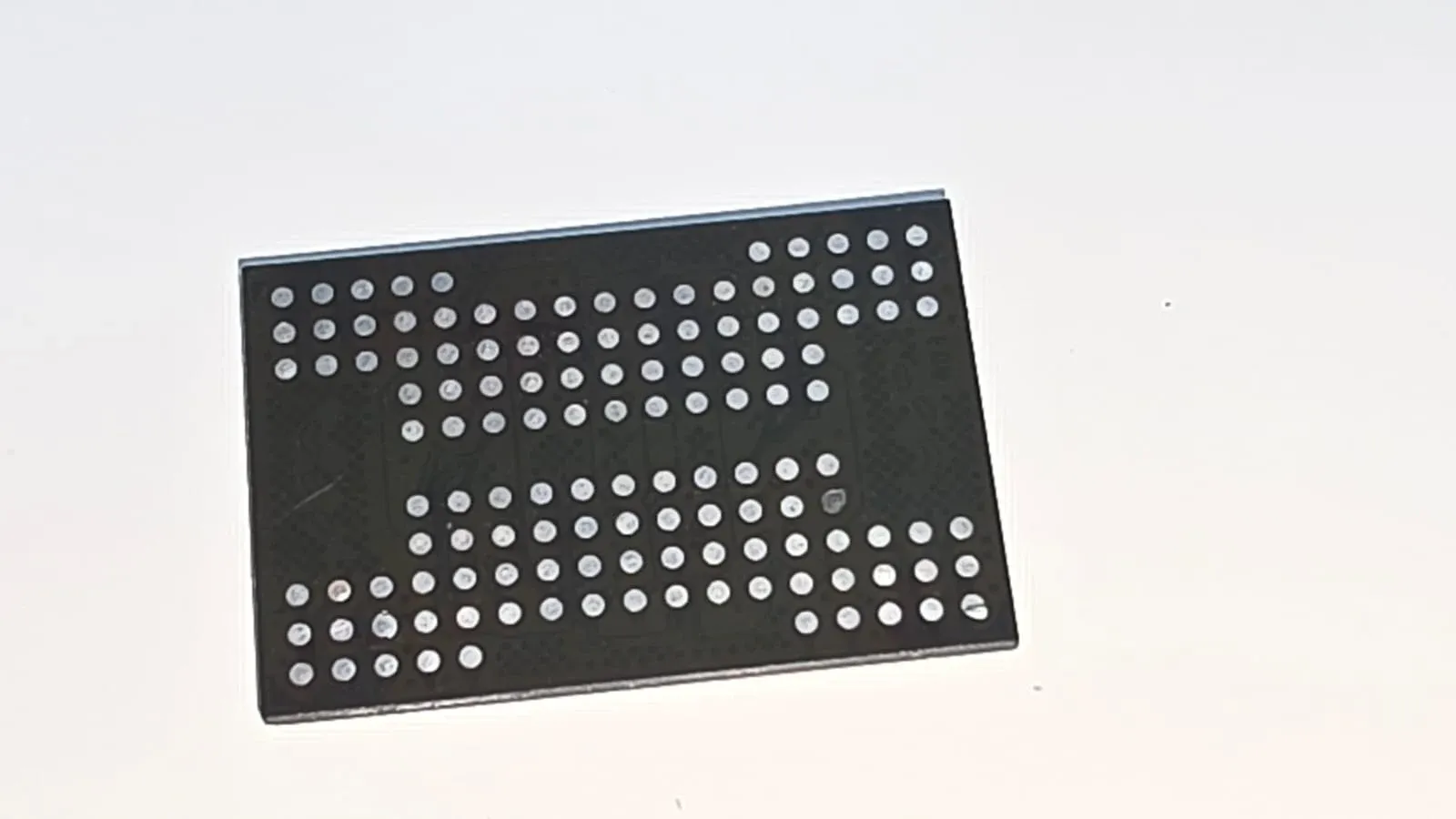

الفك الحراري لشريحة BGA-152 وتنظيف نقاط الاتصال

تتطلب إزالة الشريحة بيئة عمل مجهزة بأدوات معالجة حرارية تخصصية:

1. تثبيت اللوحة المطبوعة لمحرك الفلاش على طاولة تسخين سفلية PCB Preheater لرفع درجة حرارة اللوحة تدريجياً إلى ما بين 150°C و200°C لتجنب الصدمات الحرارية.
2. توجيه محطة الهواء الساخن Hot Air Gun بدرجة حرارة محددة بين 350°C و380°C نحو نقاط التلامس لشريحة BGA-152.
3. رفع الشريحة بلطف باستخدام ملاقط Tweezers فور انصهار قصدير التوصيل، دون إعمال قوة ميكانيكية قد تؤدي إلى اقتلاع نقاط التوصيل Contact Pads من الشريحة.
4. تنظيف نقاط التلامس الكروية أسفل شريحة BGA-152 باستخدام كحول الإيزوبروبيل ورقاقات تنعيم دقيقة قياس 2000 إلى 2500 لإزالة بقايا Flux والأكسدة بأسلوب خفيف للغاية.

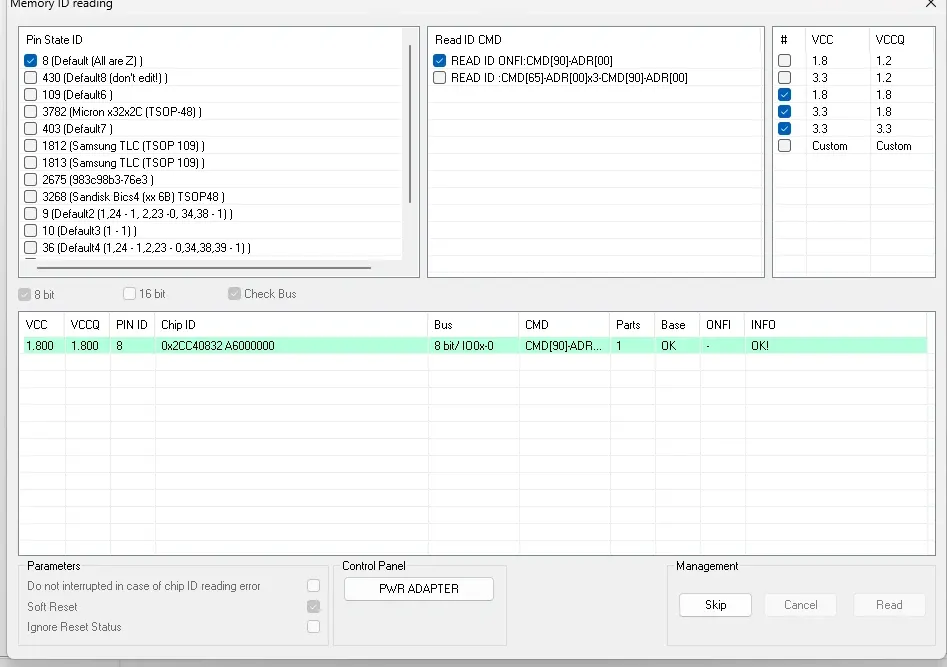

القراءة الهاردويرية والتحقق من معرف الشريحة Chip ID

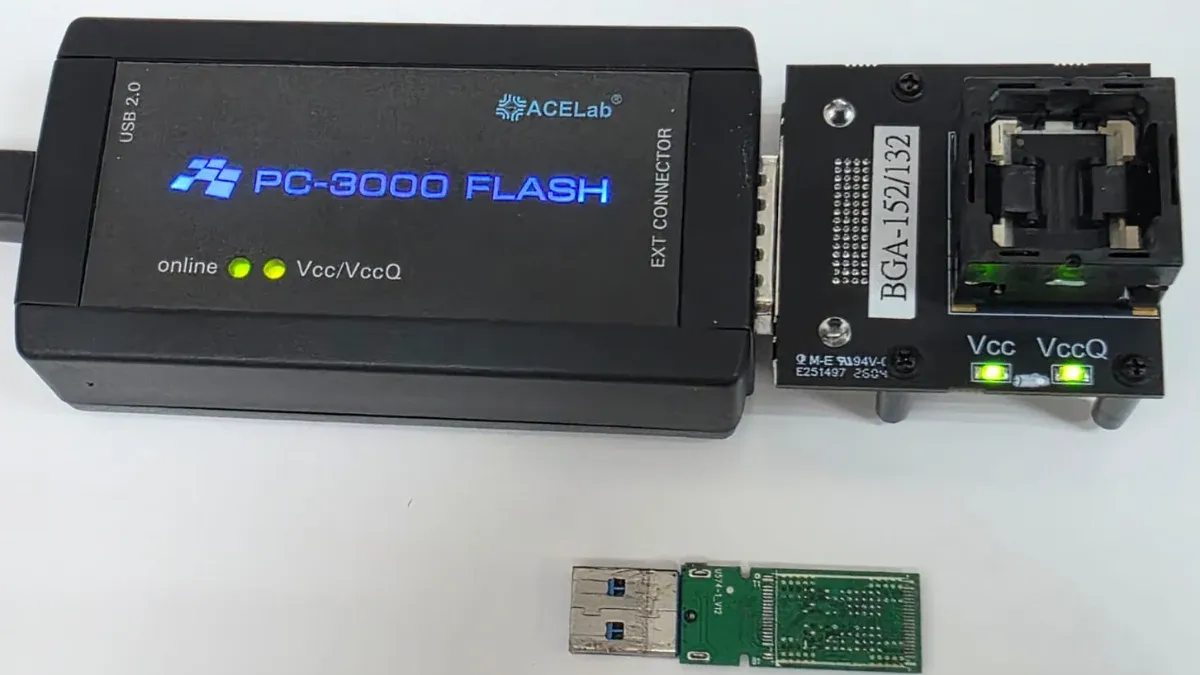

1. إدخال شريحة BGA-152 المنظفة داخل المقبس المخصص BGA-152 Adapter Cradle الموصول بقارئ الذواكر الهاردويري PC-3000 Flash.
2. إرسال أمر الاستعلام عبر ناقل ONFI لقراءة معرف الشريحة Chip ID.
3. التأكد من قراءة المعرف الصحيح للشريحة وهو 0x2CC40832 (المكون من 4 إلى 8 بايت)، حيث يحدد هذا المعرف سعة الشريحة وطبيعة تنظيم الصفحات والتقسيم الداخلي للبنك الفيزيائي، ويؤكد جودة الاتصال الكهربائي واستقرار التغذية.

تصحيح أخطاء ECC وتفكيك خوارزميات متحكم Innostor IS918M

بعد قراءة محتوى الشريحة واستخلاصه في صورة ملف خام Dump بمزيّة .bin أو .dmp عبر الفيزيائي المكون من شريحة واحدة وجزء واحد، تبدأ مرحلة التفكيك البرمجي:

1. تصحيح أخطاء القراءة ECC: يتم تشغيل خوارزميات تصحيح الأخطاء لمعالجة البتات المعطوبة الناتجة عن تآكل الخلايا مع مرور الوقت.
2. إعادة القراءة المتقدمة Read Retry: بالنسبة للقطاعات التي تتجاوز قدرة ECC القياسية، تُرسل تعليمات إعادة القراءة مع ضبط مستويات الجهد الداخلي للشريحة لتحسين جودة الملف خام Dump.
3. إزالة نَمَط البعثرة XOR: يستخدم متحكم Innostor IS918M نمط XOR ثابتاً لبعثرة البيانات. يتم اختيار مفتاح XOR المطابق لقياس الصفحة وحجم الكتلة وتطبيقه لفك بعثرة البيانات.
4. تحويل الصفحة Page Transformation: يتم إعادة تنظيم هيكل الصفحة ليفصل بين مساحة البيانات المباشرة DA ومساحة الخدمة SA التي تحتوي على معلومات الهيدر والـ ECC.

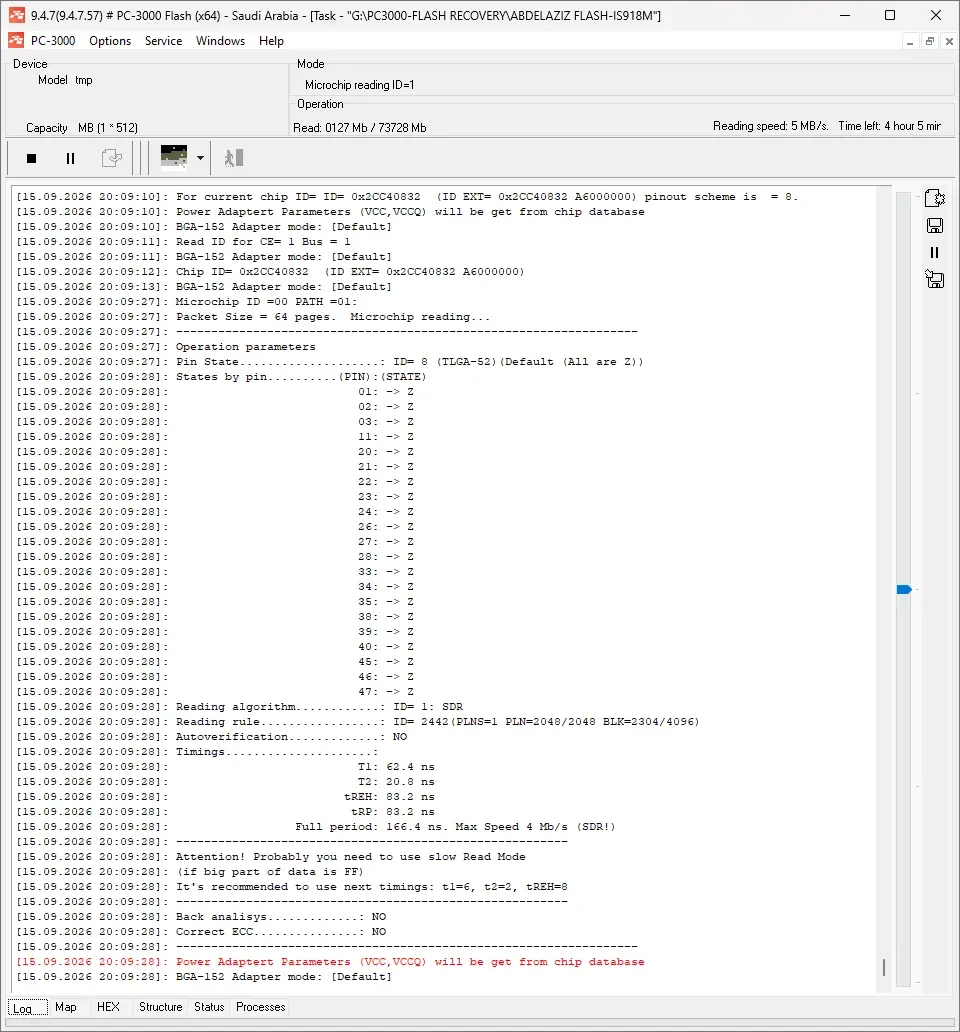

إعادة بناء المترجم الهيكلي واستعادة نظام الملفات

1. مسح مساحة الخدمة SA المرافقة للقطاعات للبحث عن علامات أرقام الكتل Block Number Markers الخاصة بمتحكمات Innostor (عادة من نمط Type 1 أو ما يماثلها).
2. ترتيب الكتل الفيزيائية بناءً على تسلسلات الماركر الزمنية والهيكلية لبناء جدول ترجمة افتراضي Virtual Translator يعوض غياب المتحكم الفيزيائي.
3. تجميع المكونات للوصول إلى سجل الإقلاع الرئيسي MBR وسجل قطاع الإقلاع BOOT وجداول FAT32 أو exFAT أو NTFS.
4. استخراج البيانات المنظمة مع الحفاظ على أسمائها المعتادة وهيكلية المجلدات الأصلية.

التقييم الفني وخطوات التعامل القادمة

إن استعادة البيانات عبر تقنية Chip-Off محكومة بسلامة الخلايا الفيزيائية لشريحة الذاكرة ودقة فك الخوارزميات البرمجية الخاصة بمتحكم Innostor IS918M. عند تعرض وسيط التخزين للفشل، يكمن الإجراء الآمن الوحيد في فصل التغذية الكهربائية فوراً، وتجنب برامج الإصلاح التلقائية، والعرض على مختبر فني متخصص يمتلك بيئة التفكيك الحراري ومعدات القراءة الهاردويرية اللازمة لاستخلاص البيانات بنجاح.
